BEDIENUNGSANLEITUNG SWITCH 10/100 À 24 PORTS #F5D5131EA24 BELKIN

Erhöhen Sie die Schnittstellenanzahl Ihr's Netzwerks

6-poorts 10/100 switch · 24-poorts 10/100 switch

Erhöhen Sie die Schnittstellenanzahl Ihr's Netzwerks

INHALTSVERZEICHNIS

Einführung

Merkmale 1
Verpackungsinhalt 1
Kabellange 1
Geeignete Kabel und Kabelnormen 1
Physische Abmessungen 1

Lernen Sie ihren Switch kennen

LEDs an der Vorderseite 2

Anschluss der Netzwerkgeräte an ihren Switch

Anschluss Ihres Switches an Ihre Computer 4
Anschluss Ihres Switches an einen anderen Switch 4

Platzierung des Switches

Aufstellung auf einer ebenen Oberfläche 5
Anbringung in einem 19-Inch-Rack 5

Fehlerische 6

Informationen 7

EINFUHRUNG

Wir beträckwūnschen Sie zu Ihr dem Kauf dieser erstklassigen Netzwerkprodukts von Belkin. Belkin 16- und 24-Port 10/100 Switches erlauben es Ihnen, die Portdichte Ihres vorhandenen 10/100-Netzwerks zu erweitern.

Jeder Switch hat ein kompaktes Design mit einem stabilen Metallgehäuse, das auf einem Schreibtisch aufgestellt, an der Wand aufgehängt oder mit dem mitgelieferten Rackmontage-Kit in ein 19-Inch-Rack eingebaut werden kann. Alle Ports verfügen über eine Auto-Negotiate-Funktion für ein 10/100-Mbps-Netzwerk und sind für verdrahtete oder Kreuzkabel geeignet—Sie brauchen sich also keine Sorgen um die Kabelsorte zu machen. Ihr 16- oder 24-Port Switch von Belkin ist kompatibel mit den gängigsten bestehenden Betriebssystemen und sorgt für fehlerfreie Übertragung bei hohen Ethernetgeschwindigkeiten.

Merkmale

Hi-Speed, spezielle 10/100-Mbps-Ethernetports -16 Ports (Belkin 16-Port 10/100 Switch F5D5131-16) -24 Ports (Belkin 24-Port 10/100 Switch F5D5131-24)
- Normen - IEEE 802.3u 100Base-Tx - IEEE 802.3 10Base-T
- 1U-Gehäuse zum Aufstellen auf Ihr Schreibtisch oder Anbringen in einem 19-Inch Rack - Integriertes Netzteil (100-240 VAC/50-60 Hz Universaleingang)
- Auto MDI/MDIX Ports - Auto-Negotiate-Funktion fur automatische Einstellung der Übertragungsrate (10 und 100 Mbps) an allen Ports
- Auto-Negotiation für Voll- und Halbduplex an allen Ports
Kollisionserkennung an allen Ports
- IEEE 802.3x PAUSE Frames Datenflusskontrolle bei Vollduplexbetrieb
- Zurückweisung (Back-Pressure) Datenflusskontrolle bei Halbduplexbetrieb
- Unterstützung von bis zu 2000 MAC-Adressen (F5D5131-16), oder 4000 MAC-Adressen (F5D5131-24)
- Begrenzte lebenslange Garantie von Belkin und kostenloser technischer Support rund um die Uhr

Verpackungsinhalt

• Belkin 16-Port 10/100 Switch oder 24-Port 10/100 Switch
• Wechselstromnetzkabel - Kit für 19-Inch-Rack Installation
  Vier selbsthaftende GummifüBe fur den Schreibtisch Benutzerhandbuch

Kabellange

100m

Geeignete Kabel und Kabelnormen

• Cat5

Physische Abmessungen

16-Port 10/100 Switch - 274 x 166 x 43 mm

24-Port 10/100 Switch - 440 x 172 x 43 mm

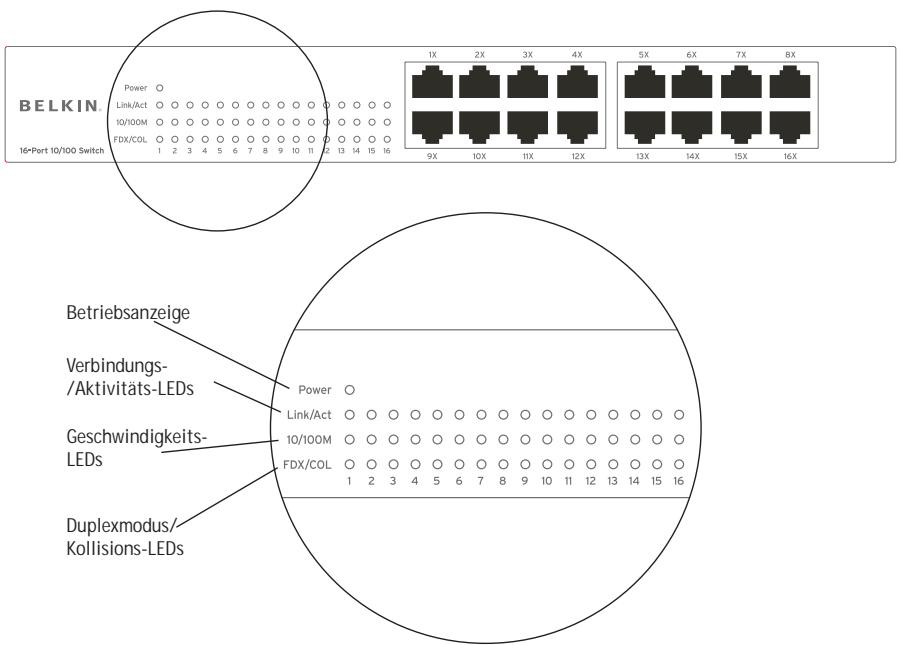

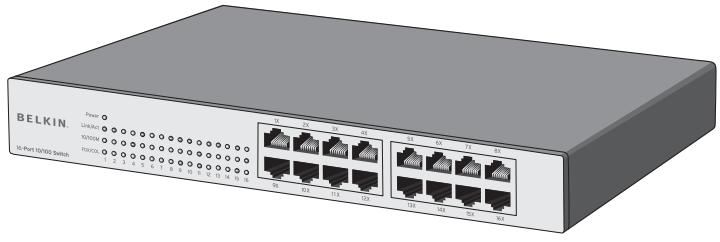

LEDs an der Vorderseite

Die F5D5131-16 haben zwei Reihen LEDs, die Informationen über Verbindungsaktivität, Geschwindigkeit und Duplexmodus anzeigen.

16-Port 10/100 Switch (F5D5131-16)

Betriebsanzeige

• Grün - Switch Funktioniert ordnungsgemäß - Aus - Keine Stromzufuhr

Verbindungs- und Aktivitäts-(Link/Act) LED

• Daueranzeige (Grün) - Eine Verbindung ist hergestellt worden
• Blinkend (Grün) - Daten werden übertragen und empfangen
  Aus - Es besteht keine Verbindung

Geschwindigkeits-LEDs (10/100M)

Daueranzeige (Grün) - Betrieb bei 100 Mbps
Aus-Betriebbei10Mbps

Duplexmodus/Kollisions- (FDX/COL) LED

• Daueranzeige (Grün) - Eine Vollduplexverbindung ist am Port hergestellt worden
  Aus - Eine Halbduplexverbindung ist am Port hergestellt worden
• Blinkend (Grün) - Kollisionen treten am Port auf Halbduplex-Modus

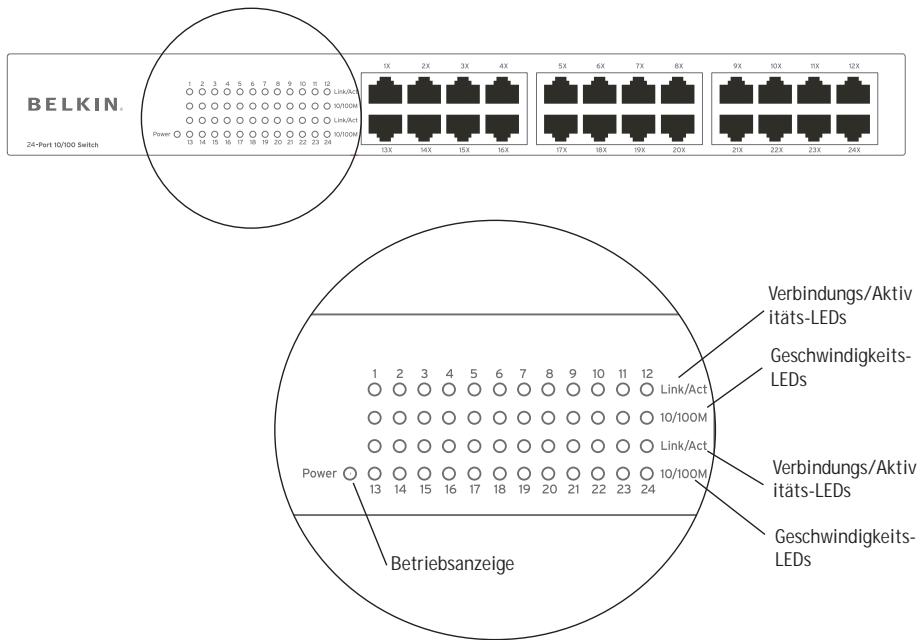

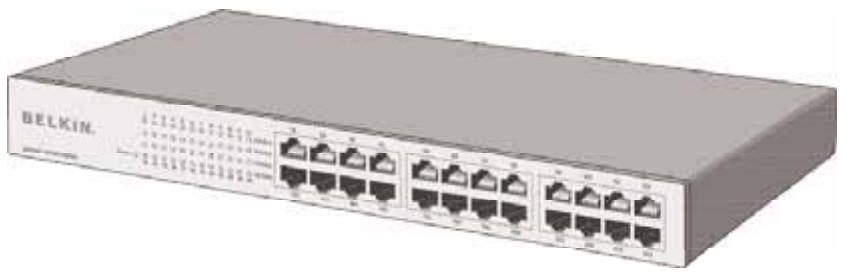

LEDs an der Vorderseite

Die F5D5131-24 haben zwei Reihen LEDs, die Informationen über Verbindungsaktivität, Geschwindigkeit und Duplexmodus anzeigen.

24-Port 10/100 Switch (F5D5131-24)

Betriebsanzeige

• Grün - Switch Funktioniert ordnungsgemäß · Aus - Keine Stromzufuhr

Verbindungs- und Aktivitäts-(Link/Act) LED

• Daueranzeige (Grün) -Eine Verbindung ist hergestellt worden
• Blinkend (Grün) - Daten werden übertragen und empfangen
  Aus - Es besteht keine Verbindung

Geschwindigkeits-LED (10/100M)

Daueranzeige (Grün) - Betrieb bei 100 Mbps
Aus-Betriebbei10Mbps

ANSCHLUSS DER NETZWERKGERÄTE AN IHREN SWITCH

Anschluss Ihres Switches an Ihr Computer

1.Schalten Sie alle Geräte aus.
2. Schließen Sie ein Ethernetkabel an die Netzwerkschnittstellenkarte jedem Computers und an einen der nummerierten Ports an der Vorderseite des Switches an.
3. Alle Ports des Switches verfügen über eine Auto-Negotiate-Funktion für die Einstellung von Geschwindigkeiten und Voll- und Halbduplexmodus, so dass ein Anschluss von Netzwerkgeräten mit 10/100Base-Tx-Standard ermöglich wird.
4. SchlieBen Sie das Netzteilkabel an die Netzteilbuchse an der Rückseite des Switches an. SchlieBen Sie dann das Netzteilkabel an eine Steckdose an (Wandsteckdose oder Steckdosenleiste).

Anschluss Ihres Switches an einen anderen Switch

1. Schlieben Sie ein Ethernetkabel (10/100) an einen der nummerierten Ports an der Vorderseite des Switches und an einen der nummerierten Ports des anderen Switches, den Sie für eine Verbindung oder zum Kaskadierten nutzen sollen, an.
   2.Alle Ports des Switches verfügen über eine Auto-Negotiate-Funktion für die Einstellung von Geschwindigkeiten und Voll- und Halbduplexmodus, so dass ein Anschluss von Netzwerkswitches oder -Hubs mit 10/100Base-Tx-Standard möglichst wird.
2. Alle Ports unterstützen Auto-MDI/MDIX-Funktion. Wenn Sie Switches oder Hubs kaskadieren oder verbinden, können Sie verdrahtete Kabel oder Kreuzkabel benutzen.

Wichtig: Wenn Sie zwei Switches miteinander verbinden, benutzen Sie ein Kabel. Wenn Sie mehrere Kabel benutzen, können Schlaufen entstehen, die zu unerwünschen Kollisionen führen können. Hierdurch wird die Leistungsfähigkeit des Netzwerks vermindert.

Die Switches können auf einer ebenen Oberfläche aufgestellt, an der Wand aufgehigt oder in einem 19-Inch-Rack angebracht werden.

Aufstellung auf einer ebenen Oberfläche

1. Bringen Sie die vier mit dem Switch mitgelieferten GummifüBe an den markierten Stellen in den Ecken der Unterseite des Switches an.
2. Stellen Sie sicher, dass der Switch an einer Stelle mit angemessener Belüftung aufgestellt wird.
   3.Aufstellung auf einer ebenen Oberfläche.

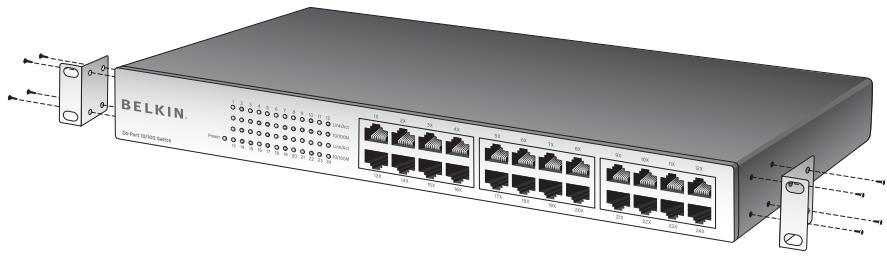

Anbringung in einem 19-Inch-Rack

1. Bringen Sie die vier GummifüBe für die Rackmontage nicht am Switch an. Wenn Sie bereits befestigt sind, entfern den Sie sie.

1. Bringen Sie die Montagehalterung mit den mitgelieferten Schrauben an beiden Seiten des Switches an.
2. Bringen Sie den Switch im Rack an und passen Sie die Löscher der Montagehalterung an die entsprechenden Löscher des Racks an.
3. Bringen Sie die Schrauben jeder Montagehalterung am Rack an undziehen Sie sie an.

FEHLERSUCHE

Für weitere Informationen zur Installation dieser Geräts, sehen Sieitte in Ihrm Benutzerhandbuch nach, besuchen Sie unsere Website www.belkin.com/networking oder rufen Sie unseren Technischen Support unter der gebührenfrei den Nummer an.

Bevor Sie anrufen

Wenn es möglich ist, schalten Sie ihre Geräte ein, bevor Sie die technische Unterstützung von Belkin anrufen. Benutzen Sie ein Telefon, das in der Höhe des Switches stehen. Möglicherweise müssen Sieigeria Angaben während des Betriebs machen.

FCC-Erklärung

KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGENÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Wir, Belkin Corporation, 501 West Walnut Street, Compton, CA 90220, USA, erklaren hiermit alleinverantwortlich, dass die Antikel,

F5D5131-16

F5D5131-24

auf die sich diese Erklärung bezieht,

Teil 15 der FCC-Vorschriften entsprechen. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerat darf schädigende Störungen nicht verursachen, und (2)这点 Gerat muss jederwede Störung annehmen, einschließlich der Störungen, die einen unerwänschten Betrieb verursachen können.

CE-Konformitätserklärung

Wir, Belkin Corporation, erklaren hiermit in alleiniger Verantwortung, dass die Antikel F5D5131-16 und F5D5131-24, auf die sich diese Erklärung bezieht, in Einklang mit der Fachgrundnorm Storaussendung EN55022 und der Europanorm für die Störfestigkeit EN55024 und LVD EN61000-3-2 und EN6100-3-3 stehen.

ICES (F5D5131-16)

Belkin Corporation Begrenzte Lebenslange Produktgarantie

Belkin Corporation gewährleistet hiermit, dass这点 Produkt während seiner gesamtten Lebensdauer keine Verarbeitungs- und Materialfehler aufweisen wird. Bei Feststellung eines Fehlers wird Belkin das Produkt nach eigenen Ermessen entweder kostenlos reparieren oder austauschen, sofern es während des Garantiezeitracks ausrechend frankiert an den autorisierten Belkin-Handler zurückgegeben wird, bei dem es erworben wurde. Ein Kaufnachweis kann verlangt werden.

These Garantie erstreckt sich nicht auf die Beschäftigung des Produkts durch Unfall, missbrauchliche, unsachgemaß oder fehlerhafte Verwendung oder Anwendung. Ebenso ist die Garantie unwirksam, wenn das Produkt ohne schriftliche Genehmigung durch Belkin verändert oder wenn eine Belkin-Seriennummer entertnet oder unkennlich gemacht wurde.

DIE VORSTEHENDEN GARANTIEBEDINGUEN und RECHTSBEHELFE SCHLIESSEN ALLE Anderen GWAHRLEISTUNGEN UND RECHTSBEHELFE - OB MUNDLICH ODER SCHRIFTLICH, AUSDRUCKLICH ODER KONKLUIDENT - AUS UND TRETEN AN DEREN STEILLE. BELKIN UBERNIMMT INSBSONDERE KEINERLEI KONKLUENTE GWAHRLEISTUNGEN, U.A. AUCH KEINE GWAHRLEISTUNG DER EIGNUNG FÜR EINEN BESTIMMTE ZWECK ODER DER HANDELSUBLICHEN QUALITÄT.

Kein Händler, Bevollmächtigter bzw. Vertreter oder Mitarbeiter von Belkin ist befugt, diese Gewährleistungsregelung in irgendeiner Weise abzuändern oder zu ergangen. BELKIN HAFTET NICHT FÜR KONKRET BESONSDERE, DURCH ZUFALL EINGETRETENE ODER FOLGESCHADEN AUFGRUND DER VERLETZUNG EINER GEWAHRLEISTUNG ODER NACH MASSGABE EINER ANDEREN RECHTSLEHRE (U.A. FÜR ENTGANGENE GEWINNE, AUSFALLZEITEN, GESCHAFTS- ODER FIRMENWERTEINBUSSEN BZW. DIE BESCHÄDIGUNG, NEUPROGRAMMIERUNG ODER WIEDERHERSTELLUNG VON PROGRAMMEN ODER DATEN NACH SPEICHERUNG IN ODER NUTZUNG IN VERBINDUNG MIT BELKIN-PRODUKTEN).

In manchen Staaten sind Einschränkungen bezüglich der Dauer der Garantie nicht erlaubt. Die oben erwähnten Einschränkungen treffen für Sie dementsprechend nicht zu. Diese Garantie räumt Ohnen spezifische Rechte ein, die von Land zu Land unterschied durch ausgestaltet sein konnen.
